測量業

三次元測量

危険箇所や立入り禁止区域等、直接計測できない箇所や、複雑で今まで正確に計測できなかった対象物も、三次元地上型レーザースキャナーの使用により、高精度に三次元データを取得することができます。

主な三次元計測機器

地上型三次元レーザースキャナーGX

ニコントリンブル社製

三次元レーザースキャナーは、1点ごとに座標値を読み取る従来の測量に比べ、対象物を面的に計測して非常に短時間で尚且つ大量の測量点を取得できます。
取得した三次元の測量データは、解析ソフトでモデル化や図面を作成します。古墳、砕石場、産業廃棄物処理場などの計測に適しており、専用ソフトを利用しボリューム算出が可能です。

地上型三次元レーザースキャナーGX

レーザースキャナー FOCUS3D

FARO社製

976,000/ 秒の高速スキャンと25メートルで2 ミリという高精度が、正確で効率のよい測定を可能にします。フォーカス3Dは、短時間で複雑な環境や地形の詳細な3次元イメージを生成するレーザー技術を使用しています。また、スキャン機能やパラメーターを操作するタッチスクリーンを装備しています。

レーザースキャナー FOCUS3D

非接触デジタイザ VIVID9i

コニカミノルタ社製「VIVID」シリーズ

特殊器台や石棺など小さく、複雑な形状を呈した対象物の計測に適しています。
一回のスキャンで照射画像全体で640×480点の計測が可能です。計測を高速にするために、独自の高速画像処理回路を採用し、2.5秒(FASTモード時は0.3秒)の高速化入力が可能です。

非接触デジタイザ VIVID9i
弊社の特徴

現在、地上型のレーザースキャナーを3台保有しておりあらゆるレンジ(距離)での対応が可能です。
当社は三次元計測の草創期よりレーザースキャナーに取組み、多数の実績・ノウハウを持っています。

  • GNSSによる基準点測量

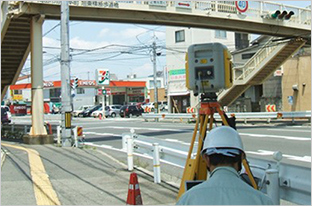

    歩道橋の三次元計測状況(Trimble GX)

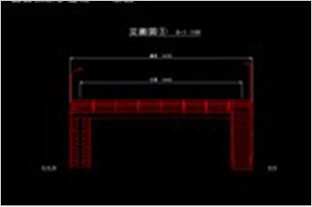

  • 三次元データより構造物の一般図を作成

    三次元データより構造物の一般図を作成

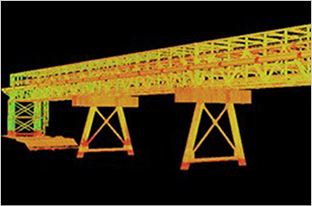

  • 構造物の三次元点群データ

    構造物の三次元点群データ

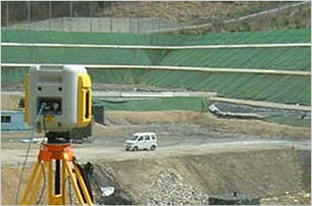

  • 残土処分場を三次元計測

    残土処分場を三次元計測

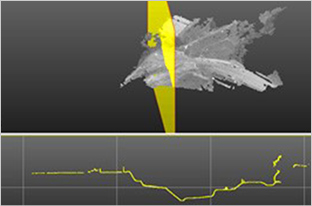

  • 三次元データより任意の箇所で横断図を生成

    三次元データより任意の箇所で横断図を生成

  • TSによる中心線測量

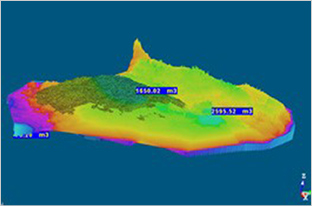

    複雑な形状でも瞬時に容量計測

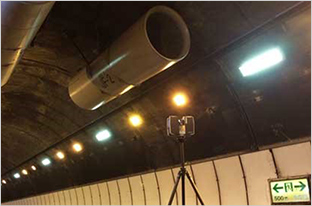

  • トンネルの空調設備の三次元計測

    トンネルの空調設備の三次元計測

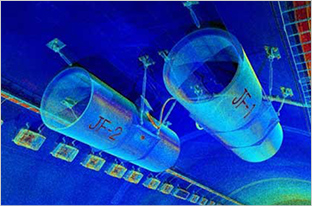

  • 取得したトンネル設備の三次元データ

    取得したトンネル設備の三次元データ

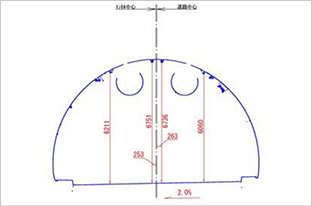

  • トンネル内の任意の箇所で横断図作成

    トンネル内の任意の箇所で横断図作成
