保有施設紹介
| 名称 | 性能 | 機器写真 |
|---|---|---|

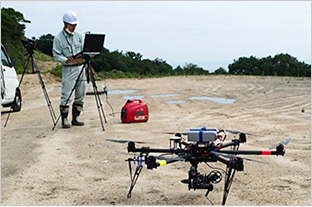

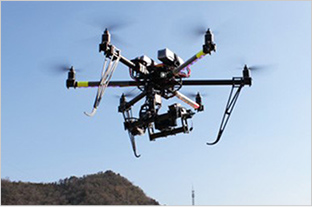

| 調査・測量UAV（レーザー測量用） enRoute LS1500R |
機体寸法：2,100mm 機体重量：21.4kg（機体＋バッテリー＋測定機材一式） 飛行時間：最大20分 搭載するレーザー測量機：リーグル社 VUX-1UAV •レーザー単体重量 3.5kg •測定レート 最大500,000点/秒 •スキャンスピード 最大 200 ライン/秒 •精度 10mm 安全性能：各種自動帰還機能 •バッテリー残量規定値以下 •プロポ通信断時 •飛行距離制限値（ジオフェンス）オーバー時 |
 |
| 調査・測量UAV（ドローン） DJI Matrice 210 |
機体寸法：880mm 機体重量：4,600g 飛行時間：最大38分 静止画解像度：2080万画素 動画解像度：4K 全天候型（IP43） 障害物検知システム：前、下、上 |
 |
| 調査・測量UAV（ドローン） DJI PHANTOM4 Pro |
機体寸法：400mm 機体重量：1,400g 飛行時間：最大35分 カメラ解像度：2000万画素 動画解像度：4K 障害物検知システム：前、下、後、左右 |
 |
| 調査・測量UAV（写真測量用） Mavic 2 Pro |
機体寸法：322×242mm 機体重量：734g 飛行時間：最大31分 カメラ解像度：2000万画素 動画解像度：4K 障害物検知システム：前、後、左、右、上、下 |
 |
| 写真測量SfMソフトウエア イメージ ワン Pix4Dmapper |
•UAV画像、航空写真合成 •点群データ、3Dメッシュデータの生成 •オルソモザイク画像の生成 •DSM、DTMの生成 |
 |
| 写真測量SfMソフトウエア Agisoft Metashape |
•UAV画像、航空写真合成 •点群データの生成 •オルソモザイク画像の生成 •3Dモデリング、DSMの構築 |
 |
| 3D点群データ処理ソフトウエア 福井コンピュータ TREND POINT |
•点群データ編集 •等高線生成 •メッシュ土量計算、出来形管理 •断面図生成 |
 |
| 3Dデータ処理ソフトウエア Trimble Real Works Survey |
•点群データ編集 •等高線、断面図生成 •土量、勾配等の三次元解析 •3Dモデリング •地盤データの取得 （山地部における樹木データの除去） |
 |
| 3Dデータ処理ソフトウエア RIEGL RiACQUIRE |
•座標変換 •複数パスのデータのズレの修正 •コントロールポイントによる位置・姿勢情報の修正 •3次元データの確認 •ノイズ処理 •データエクスポート（LASフォーマット） |
 |
| 3D-CADソフトウエア Rhinoceros |
•3Dモデリング •3D設計 |
 |
| 名称 | 調査・測量UAV（レーザー測量用） enRoute LS1500R |
調査・測量UAV（ドローン） DJI Matrice 210 |
|---|---|---|
| 性能 |
機体寸法：2,100mm 機体重量：21.4kg（機体＋バッテリー＋測定機材一式） 飛行時間：最大20分 搭載するレーザー測量機：リーグル社 VUX-1UAV •レーザー単体重量 3.5kg •測定レート 最大500,000点/秒 •スキャンスピード 最大 200 ライン/秒 •精度 10mm 安全性能：各種自動帰還機能 •バッテリー残量規定値以下 •プロポ通信断時 •飛行距離制限値（ジオフェンス）オーバー時 |
機体寸法：880mm 機体重量：4,600g 飛行時間：最大38分 静止画解像度：2080万画素 動画解像度：4K 全天候型（IP43） 障害物検知システム：前、下、上 |
| 機器写真 | |
|
| 名称 | 調査・測量UAV（ドローン） DJI PHANTOM4 Pro |
調査・測量UAV（写真測量用） Mavic 2 Pro |
|---|---|---|
| 性能 |
機体寸法：400mm 機体重量：1,400g 飛行時間：最大35分 カメラ解像度：2000万画素 動画解像度：4K 障害物検知システム：前、下、後、左右 |
機体寸法：322×242mm 機体重量：734g 飛行時間：最大31分 カメラ解像度：2000万画素 動画解像度：4K 障害物検知システム：前、後、左、右、上、下 |
| 機器写真 | |
|
| 名称 | 写真測量SfMソフトウエア イメージ ワン Pix4Dmapper |
写真測量SfMソフトウエア Agisoft Metashape |
|---|---|---|
| 性能 |
•UAV画像、航空写真合成 •点群データ、3Dメッシュデータの生成 •オルソモザイク画像の生成 •DSM、DTMの生成 |
•UAV画像、航空写真合成 •点群データの生成 •オルソモザイク画像の生成 •3Dモデリング、DSMの構築 |
| 機器写真 | |
|
| 名称 | 3D点群データ処理ソフトウエア 福井コンピュータ TREND POINT |
3Dデータ処理ソフトウエア Trimble Real Works Survey |
|---|---|---|
| 性能 |
•点群データ編集 •等高線生成 •メッシュ土量計算、出来形管理 •断面図生成 |
•点群データ編集 •等高線、断面図生成 •土量、勾配等の三次元解析 •3Dモデリング •地盤データの取得 （山地部における樹木データの除去） |
| 機器写真 | |
|
| 名称 | 3Dデータ処理ソフトウエア RIEGL RiACQUIRE |
3D-CADソフトウエア Rhinoceros |
|---|---|---|
| 性能 |
•座標変換 •複数パスのデータのズレの修正 •コントロールポイントによる位置・姿勢情報の修正 •3次元データの確認 •ノイズ処理 •データエクスポート（LASフォーマット） |
•3Dモデリング •3D設計 |
| 機器写真 | |
|
コース撮影、景観(静止画)撮影、ビデオ撮影
| 撮影画像 | 概要 |
|---|---|
| コース撮影 | 航空写真測量と同様なコース撮影を行うことで、3次元地形モデル、オルソフォト、 地形図等を作成することが出来ます。 |
| 景観(静止画)撮影 | 撮影時にモニターを見ながら撮影範囲、方向を確認できます。 必要とする画像が所得できます。 |
| ビデオ撮影 | カメラのモードをビデオにすることによりビデオ撮影ができます。 静止画とビデオ画像の併用により、より的確な現況把握が可能になります。 |

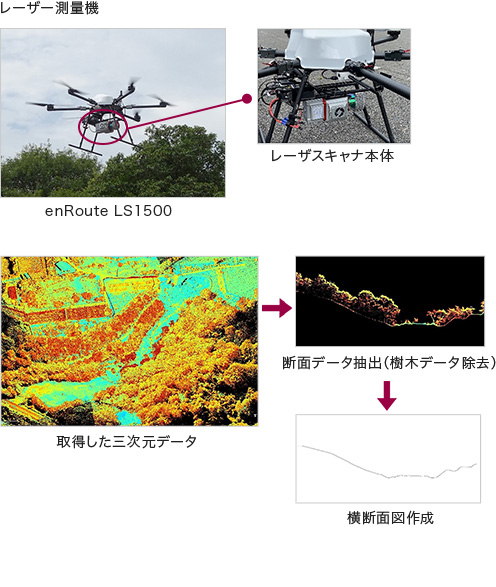

| レーザースキャナ計測 | UAV に搭載されたレーザースキャナにより、山地部の地盤データが取得可能になります。 また、車に搭載することも可能で、簡易なMMSとしても活用できます。 |
活用用途
| 分野 | 用途 | 概要 |
|---|---|---|
| 自然災害 | 土砂災害、洪水災害等 | 情報収集、状況把握 |
| 社会インフラ | 施設点検、モニタリング | 橋梁、シェッド、ダム等 |
| 遺跡・遺構 | 調査、文献作成 | 遺構図作成、３次元モデル |
| 地形測量 | 山間部測量 | 地盤データ |
| 広告・宣伝 | 情報提供 | 景観撮影、ビデオ撮影 |
UAVの測量適用範囲
| 測量方法 | 計測範囲 | 天候の影響 | 精度 | 日数 |
|---|---|---|---|---|
| TS測量 | 狭 | 小 | 高 | 多 |
| 地上レーザー計測 | ||||
| UAV撮影 | ||||
| UAVレーザー測量 | ||||
| 航空レーザー計測 | ||||
| 航空写真・測量 | 広 | 大 | 低 | 少 |
計測の条件(安全管理)
・操縦士からの目視内飛行とし、夜間操作は行いません。
・現地踏査により飛行に障害があるときは、飛行方法を協議させていただきます。
・降雨、降雪時、風速5ｍ/S（地上）以上での撮影はできません。
・「改正航空法」及び社内で定める「飛行マニュアル」に準拠します。

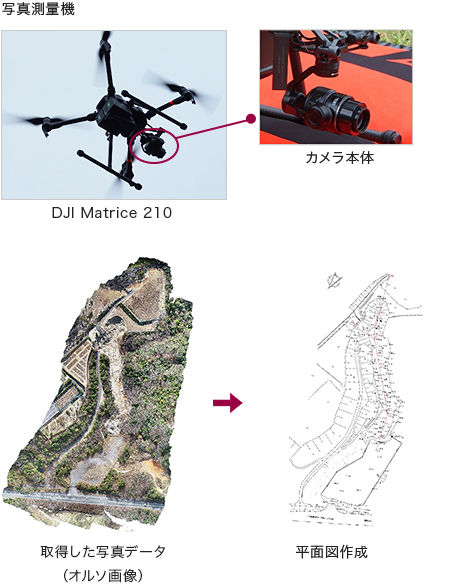

UAVによる写真測量を実施し、平面図を作成

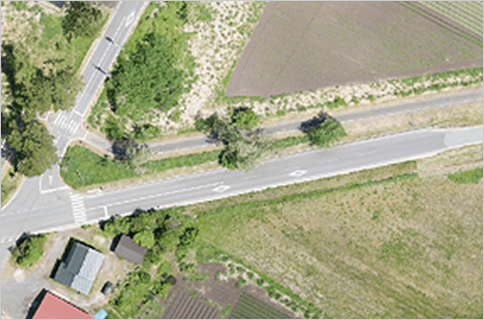

◆県道蒜山高原線三次元計測
取得した三次元点群データ

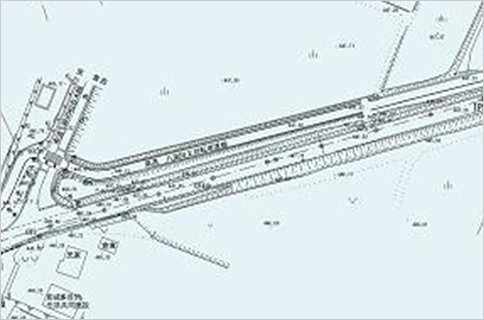

三次元データよりＣＡＤトレースを行い、平面図を作成
◆メガソーラ建設に伴う調査計測

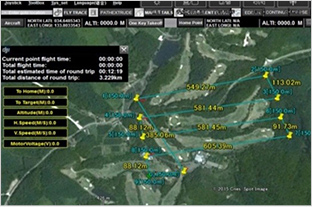

高度80m、オーバーラップ80％、
サイドラップ60%にて撮影コースを計画
取得した画像より点群データを生成

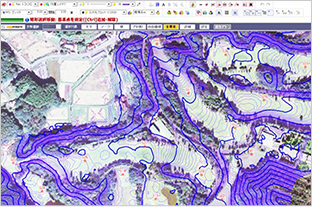

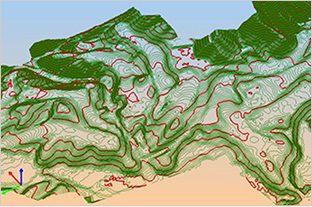

メッシュデータ生成→等高線を生成
オルソ画像に等高線を重ね合せ

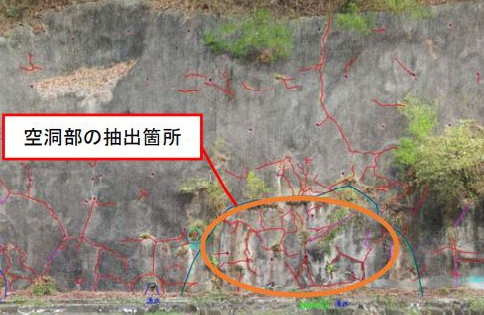

施設点検は、老朽化した構造物に対して適切な点検を行い、状況を調査
-

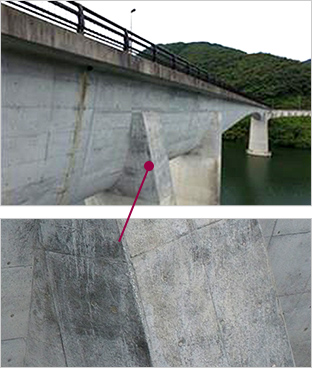

◆橋梁点検
コンクリート面の確認 -

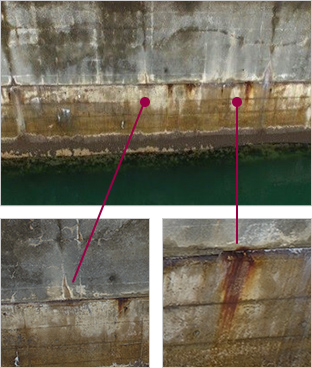

◆堤防点検
ひび割れを確認
錆汁を確認
-

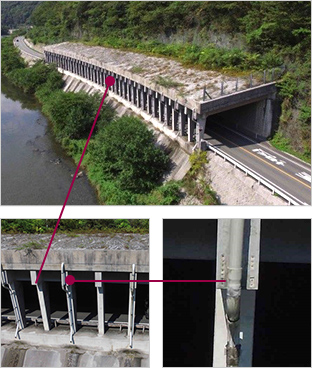

◆シェッド点検
河川側から
UAV機で撮影梁端部の損傷を
確認
◆熱赤外線カメラによる道路のり面点検
-

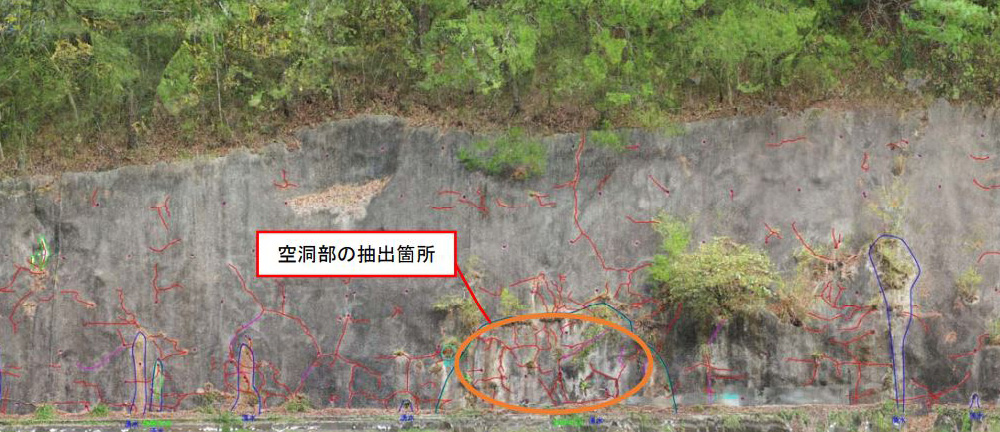

UAVカメラ撮影（オルソ画像） -

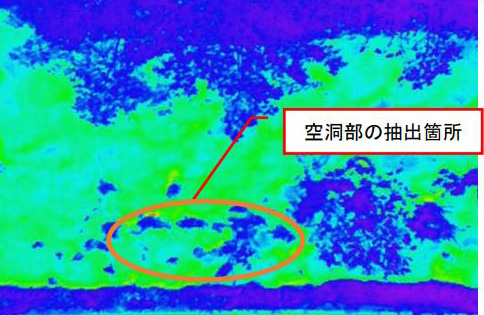

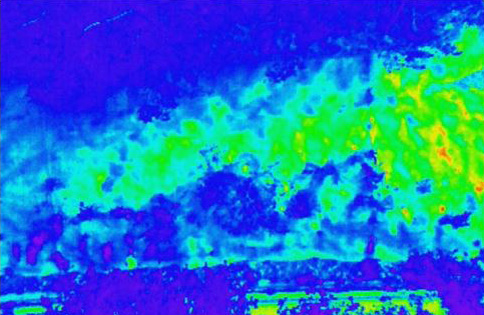

熱赤外線カメラ撮影（午前） -
熱赤外線カメラ撮影（午後）
自然災害及び環境調査に対する状況写真
-
◆災害現場

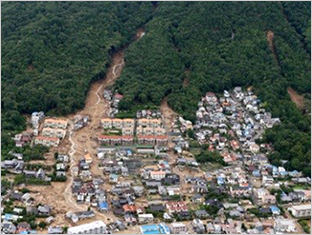

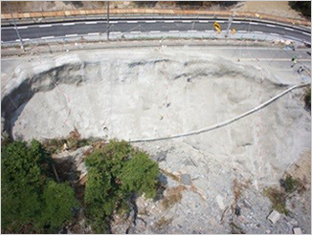

がけ崩れ現場 -
路肩崩壊現場 -

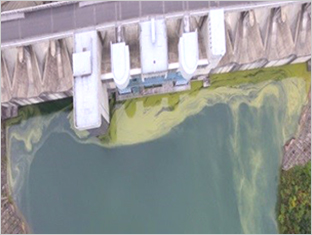

◆アオコ調査
堰堤付近 -

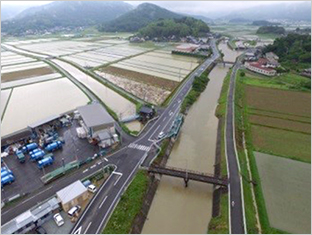

◆流量観測
洪水状況
◆災害現場
-

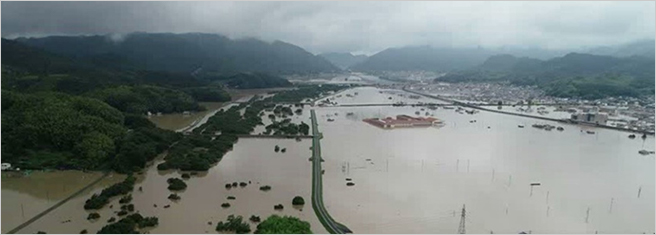

平成30年度西日本豪雨洪水状況（倉敷市真備町） -
◆アオコ調査
堰堤付近
UAV写真測量およびレーザースキャナによる地形測量
◆豪雨による道路崩壊現場

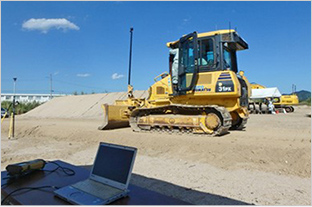

i-constructionへの取り組み
UAV（無人航空機）による航空写真測量を行い取得した三次元データにより、断面解析や等高線を生成するなど、i-constructionに向けた三次元施工を考えた
取り組みを行っています。
